Pregled proizvoda

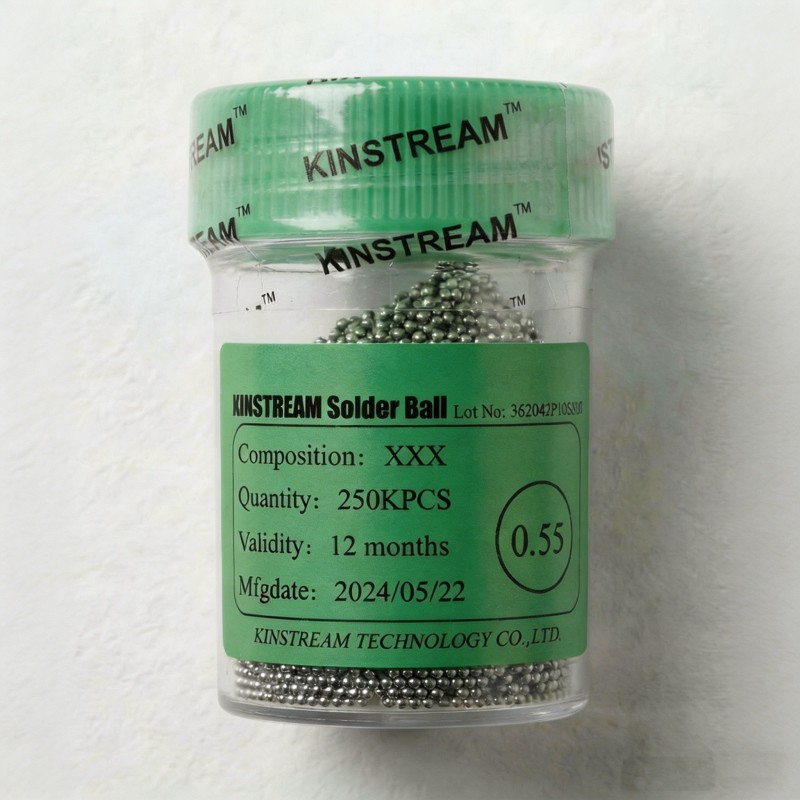

Sn42Bi58 kuglice za lemljenje su eutektička legura bez olova-sastavljena od 42% kalaja (Sn) i 58% bizmuta (Bi). Ova specifična kompozicija rezultira precizno niskom tačkom topljenja od 138 stepeni, što ga čini idealnim rešenjem za aplikacije gde je osetljivost na toplotu komponenti ili podloge primarna briga. Široko se koriste u tehnologijama Ball Grid Array (BGA) i Chip Scale Package (CSP) za stvaranje pouzdanih električnih i mehaničkih međuveza.
Ključne karakteristike i prednosti
Ultra-niska tačka topljenja
Sa eutektičkom tačkom topljenja od 138 stepeni, značajno smanjuje termički stres tokom povratnog toka, štiteći-LED diode osjetljive na toplinu, fleksibilne PCB-e i druge osjetljive komponente od oštećenja.
Usklađen sa RoHS i ekološki{0}}prijateljski
Kao legura{0}}bez olova, ispunjava stroge globalne ekološke propise kao što je RoHS, osiguravajući da su vaši proizvodi sigurni i za ljude i za planetu.
Odlična lemljivost
Nudi izvrsna svojstva vlaženja, što rezultira punim, sjajnim lemnim spojevima s minimalnim kuglicama ili premošćivanjem lema. To ga čini prikladnim za aplikacije za -štampanje do 0,3 mm.
Pouzdane mehaničke performanse
Pruža dovoljnu čvrstoću spoja za mnoge primjene, s tipičnom vlačnom čvrstoćom oko 55 MPa i čvrstoćom na smicanje od približno 27,8 kPa.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Sastav legure |
Sn 42%, Bi 58% |
|
Tačka topljenja |
138 stepeni ± 2 stepena |
|
Gustina |
~8,6 g/cm³ |
|
Veličina čestica (za pastu) |
Dostupan tip 3 (25-45 μm) / Tip 4 (20-38 μm) |
|
Preporučeni Reflow Peak |
150 stepeni - 160 stepeni |
Idealne aplikacije
Sn42Bi58 kuglice za lemljenje su poželjan izbor za sklopove koji ne mogu izdržati procese visoke{2}}temperature:
LED Assembly
Zaštita osjetljivih LED čipova i fleksibilnih kola tokom lemljenja.
Consumer Electronics
Moduli kamere mobilnih telefona, nosivi uređaji i drugi kompaktni PCB-i.
Temperaturno{0}}Komponente osjetljive na temperaturu
MEMS senzori, određeni plastični konektori i podloge{0}}osjetljive na toplinu.
Korak{0}}Procesi lemljenja
Gdje se sljedeći korak lemljenja mora dogoditi na nižoj temperaturi od prvog.
Razmatranja i najbolje prakse
Iako je odlična za primjene na niskim-temperaturama, važno je napomenuti da Sn-Bi legure poput Sn42Bi58 mogu biti lomljivije od SAC legura na višim{4}}temperaturama. Oni su najprikladniji za primjene bez značajnog mehaničkog udara ili termičkog ciklusa. Za optimalne rezultate, osigurajte pravilno skladištenje (preporučuje se 5-10 stepeni za pastu za lemljenje) i koristite u okviru njenog roka trajanja da biste održali performanse štampanja.
Zašto odabrati naše Sn42Bi58 kuglice za lemljenje?
Mi isporučujemo sferične Sn42Bi58 kuglice za lemljenje visoke-čistoće sa konzistentnim sastavom legure i kontrolom promjera, osiguravajući pouzdano pričvršćivanje kuglica i odličnu ko{3}}koplanarnost za vaše BGA i CSP pakete. Naši proizvodi podržavaju optimizirane procese montaže za proizvodnju visokog{5}}prinosa.
Spremni za integraciju nisko{0}}temperaturnog lemljenja?
Podignite svoj proces montaže za dizajn{0}}osjetljive na toplinu. Kontaktirajte nas danas za tehničke listove, uzorke i stručnu podršku za implementaciju Sn42Bi58 u vaš sljedeći projekat.
